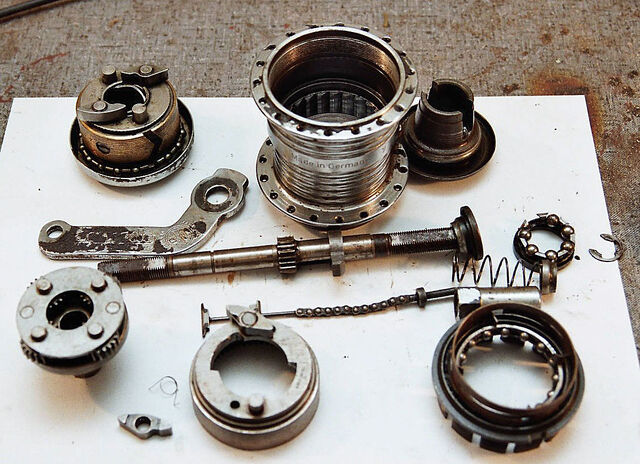

Beschreibung der Einzelteile, Beginn links oben:

  • Erste Reihe
  1. Linkes Lager mit Lagerdeckel, Kugellager, Bremsmantel, Bremskonus und Sperrklinken des ersten Ganges
  2. Nabengehäuse mit Innenverzahnung für die Sperrklinken des ersten Ganges und Innengewinde der rechten Lagerschale
  3. Antreiber (ohne Kugellager)
  • Zweite Reihe
  1. Bremshebel
  2. Achse mit Sonnenrad sowie aufgesteckten Kupplungsklotz und Festkonus
  3. Druckfeder und Druckdeckel für den Festkonus
  4. Kugellager zwischen Antreiber und Festkonus
  5. Sicherungsscheibe
  • Dritte Reihe
  1. Zugkettchen mit Schaltstift und den beiden aufgesteckten Schubklötzen
  2. Druckfeder
  3. Lange Achsmutter der Antreiberseite zum Aufstecken der Einstelllehre
  • Vierte Reihe
  1. Planetenring mit vier Planetenräder
  2. Sperrklinke und Klinkenfeder
  3. Aussenrad mit Sperrklinke des zweiten und dritten Ganges
  4. Rechte Lagerschale mit Friktionsmantel für Rücktritt, Innenverzahnung für die Sperrklinken des zweiten und dritten Ganges sowie Kugellager
